Salut à tous,
après 2 ans d'absence pour cause de rénovation de la demeure (que j'ai pas encore finie) je reprends un peu le home made et je vous présente un projet laissé un peu à l'abandon, que je viens de terminer ces derniers jours.

L'avenset
Les dimensions en mm: 60x40x11
la base fait 2
les picots font 1x1x3 et il y a 16 rangées de 16 picots

voila les pièces brutes

découpe à la scie à ruban

Perçage à 12mm

Taraudage 1/4 bsp

Surfaçage avec une fraise de 8mm je trouve l'aspect assez joli!

création de la poche qui accueillera les picots

Bridage de la base sur une plaque d'acier

Petite vue d’ensemble histoire de voir les protections anti-éclaboussure amovibles

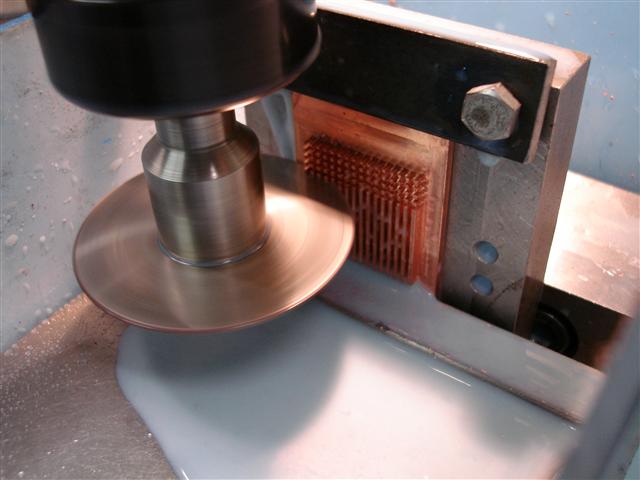

usinages des premiers canaux


Et voila!

ébavuré et sablé

Enduit de pâte à étamer il prêt à être brasé

Je pense que c'est la dernière brasure sur la gazinière, car l'induction ne marche pas sur le cuivre (c'est ce que j'ai écrit il y a 2 ans environ)

Et 2 ans plus tard.....
J'ai essayé un nouvel état de surface un brossage mais en 2 couches à 90°
Regardez ce que ça donne


Et le résultat final



Avec sa fixe pour du 775

La base


Les raccords sont la copie de ceux du 24 carats mais en POM.


Merci de m'avoir lu!
Pierre

Message édité par pierreg60 le dimanche 01 juillet 2012 à 17:02:50
Google





kissagogo27


Méchant Vieux Râleur
Messages : 26324

dimanche 01 juillet 2012 à 17:07:52
\o/ bientôt le brossage diamond en 3x 120° ?
perecastor


Modérateur-faker/Portuguais des iles/父 亲河&a
Messages : 15091

dimanche 01 juillet 2012 à 19:25:28
pierrot !
Caybon si tu reprends du service ^^
J ai un châssis de quad rotor a faire
kissagogo27


Méchant Vieux Râleur
Messages : 26324

dimanche 01 juillet 2012 à 19:27:58
en titane mini
lolos


Membre
Messages : 3233

lundi 02 juillet 2012 à 10:00:32
miam
manu369


Membre
Messages : 5232

lundi 02 juillet 2012 à 19:54:06
Slt Pierre je vois que tu t'es remis un peu à l'usinage et que tu n'as pas perdu la main.

Bonne idée de changer les êtats de surfaces (toujours polis ca passe de mode)
Pour le prochain je te propose ce type d'êtat de surface que je trouve super, je n'ai encore jamais vu ca sur un WB :

pierreg60


Home-madeur en force
Messages : 3857

lundi 02 juillet 2012 à 20:11:30
Merci Manu, le bouchonage est prévu sur un de mes futur WB
Rosco


Administrateur
Messages : 25901

lundi 02 juillet 2012 à 20:14:00
Le trou central n'est pas net, l'est usé ton foret ou tu coupes pas à la bonne vitesse ?
Le brossage à 2 directions c'est bof pour moi, juste dans la grande longueur
kissagogo27


Méchant Vieux Râleur
Messages : 26324

lundi 02 juillet 2012 à 21:17:42
va tuner ton bicycle toi
L'Ours


dry noob (● ̄(エ) ̄ ●)
Messages : 2196

lundi 02 juillet 2012 à 22:52:23
Content que tu reprenne du service Pierre. Bonne idée le bouchonnage, toujours class dans un environnement "old school"
