Rem`Ice => The Rotary Autocascade !

Ajouter ou retirer ce sujet de vos favoris  ·  Suivre ce sujet  ·  Imprimer ce sujet
Page précédente    Page suivante
RemZeyR


Membre
Messages : 684

mercredi 27 juin 2007 à 20:16:05
Bonsoir à tous

Voici mon nouveau projet : une autocascade à base d'un compresseur rotatif .

CODE :

-Compresseur rotatif de 900W
-Condenseur : Voir photos
-Gaz : R290 / R744
-Capillaire : 2m15 / 2m45
-Deshydrateur : 1/4->30g->1/4    /    1/4->30g->1/4
-Séparateur de phases : Tube de 40mm de diam. de 20cm de long.
-HX : Pas encore déterminé (surement du gros capillaire dans un tube plus gros)
-Ligne de succion : Home made




Aujourd'hui, j'ai fait la ligne de succion. Il manque le nettoyage et l'isolation :

Désigne de l'évaporateur :




Une fois brasé et poncé :




La ligne complete :




La fixation :




La suite demain




Google





oksaux


Descartes' club membre
Messages : 3669

mercredi 27 juin 2007 à 20:24:40
moyen_moins


aka metalazzo | Anti²Bug
Messages : 10173

mercredi 27 juin 2007 à 20:39:06
bonne chance
Nikos


Membre
Messages : 360

mercredi 27 juin 2007 à 21:08:08
Jusque la c'est très beau

Message édité par Nikos le mercredi 27 juin 2007 à 21:09:09
pluton


Membre
Messages : 92

mercredi 27 juin 2007 à 21:27:59
bonne chance
pierreg60


Home-madeur en force
Messages : 3901

jeudi 28 juin 2007 à 06:37:38
beau taf!
La ligne flexible est tres longue non ?
RemZeyR


Membre
Messages : 684

jeudi 28 juin 2007 à 10:20:25
Merci

Le fléxible mesure 1m.
plasmatique


Membre
Messages : 2313

jeudi 28 juin 2007 à 10:40:26
Bonne continuation,c'est sympa une autocascade et pas tres courant
RemZeyR


Membre
Messages : 684

jeudi 28 juin 2007 à 19:24:00


Aujourd'hui, j'ai commencé le HX (il me reste plus qu'a le braser).

Toutes les pieces réunies :




J'utilise encore une fois le systeme de "douche" :












Message édité par RemZeyR le jeudi 28 juin 2007 à 19:24:53
plasmatique


Membre
Messages : 2313

vendredi 29 juin 2007 à 04:43:42
Ca se presente bien
RemZeyR


Membre
Messages : 684

lundi 09 juillet 2007 à 20:57:07


Quelques petites news pour l'autocascade :

-Le HX a été brasé, et j'ai ajouté un bout de capi pour le retour d'huile.
-Le séparateur de phases est fini lui aussi.
-La juppe du condenseur est faite

Tout ça en tofs :

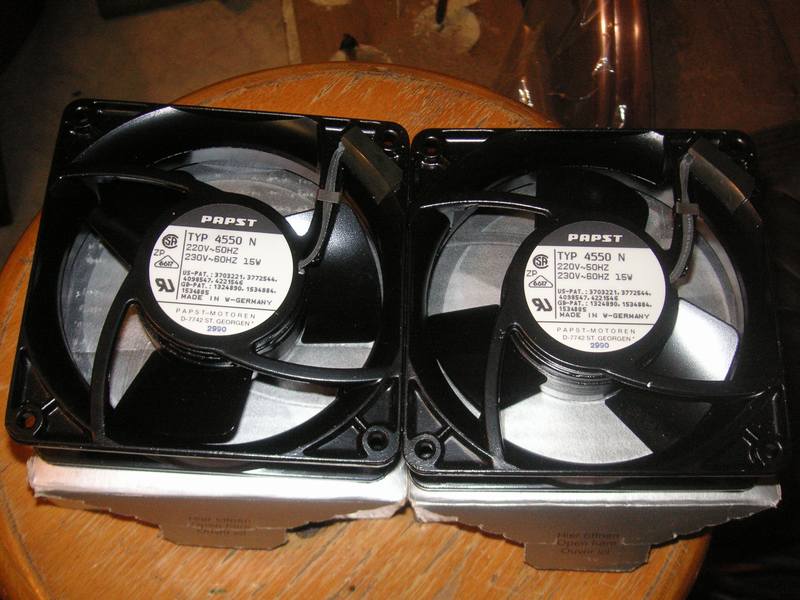

Les ventilos utilisés : 2 PAPST 120mm. 4550 N :




Les ventilos fixés sur la plaque suppérieure de la juppe :






La juppe en cours de collage : (je completerai par des clous sans têtes)




Ca se met en place doucement :









pluton


Membre
Messages : 92

lundi 09 juillet 2007 à 21:38:51
juste par ce que je suis un noob en cascade , c'est quoi le hx ? ca sert a quoi exactement ?
moyen_moins


aka metalazzo | Anti²Bug
Messages : 10173

lundi 09 juillet 2007 à 21:44:37
hx : heat exchanger (échangeur thermique)
un gaz liquide (le propane) vient refroidir (et condenser) un autre gaz (le CO² qui condense plus bas en température) en se vaporisant dans l'échangeur

Message édité par moyen_moins le lundi 09 juillet 2007 à 21:46:51
